Устройство ендовы на черепичной кровле

Устройство ендовы на черепичной кровле

Ендова – наиболее важный и сложный элемент черепичной кровли. Линии сопряжения соседних скатов в процессе эксплуатации подвергаются серьезным климатическим нагрузкам. Во время дождя в ендову стекает вода с соседних скатов, зимой здесь скапливается снег. Правильно смонтированная ендова не только защищает дом от непогоды и осадков, но и продлевает срок службы кровли.

Рассмотрим монтаж ендовы по учащенной обрешетке с вентиляционным зазором между желобком и диффузионной мембраной по утеплителю. Такова оптимальная конструкция, которая в зимнее время обеспечивает вентиляцию пространства под желобком ендовы и его охлаждение. Это препятствует таянию снега, образованию наледи и сосулек в нижней части ендовы и повреждению черепицы.

Основные этапы подготовки кровли к монтажу

До начала монтажа ендовы по всей длине карнизного свеса устанавливают капельник для отвода конденсата с подкровельной гидроизоляции. Затем по обе стороны накосной стропильной ноги с зазором 5 см от ее краев прибиваются бруски диагональной контробрешетки. Нижние торцы брусков должны быть запилены заподлицо с карнизным свесом.

Гидроизоляция

К гидроизоляции в районе ендовы предъявляются повышенные требования. Здесь должно быть уложено 3 слоя диффузионной мембраны «Дифорол» – в её задачу входит защита нижележащих конструкций и теплоизоляционного материала от попадания влаги, но при этом – обеспечение беспрепятственного выхода водяных паров.

Важно! Мембрану обязательно нужно укладывать надписью и лицевой поверхностью вверх.

Первый слой мембраны укладывается вдоль ендовы поверх диагональных контробрешеток. Пленка внутри контробрешетки образует своеобразный желоб, который защищает ее от намокания сбоку в случае появления подкровельного конденсата. Мембрана крепится скобками степлера к верхним и боковым граням диагональных контробрешеток и обрезается по краю капельника и контробрешетки. Далее диффузионная мембрана раскладывается по скатам поверх стропил по заранее выполненной разметке. Укладка гидроизоляции на скатах производится «косичкой», то есть попеременно с двух сторон ендовы. При этом мембрана переносится через обе диагональные контробрешетки и обрезается за краем противоположного бруска.

Схема укладки диффузионной мембраны в ендове

Рисунок 1 (а, б) – Схема укладки диффузионной мембраны в ендове
1 – Дополнительный слой мембраны. 2-3 – Основной слой мембраны

Крепление мембраны со скатов также производится также степлером по верхним и боковым граням обеих диагональных контробрешеток. Чтобы мембрана не хлопала по капельнику от ветра и не растрепалась с течением времени, ее необходимо зафиксировать на капельнике с помощью двухстороннего скотча.

Поверх гидроизоляции набиваются бруски контробрешетки, которые образуют воздушный зазор для вентиляции подкровельного пространства и отвода конденсата с пленки. При этом необходимо оставить зазор не менее 5 см между брусками контробрешетки скатов и диагональной контробрешеткой для вентиляции ендовы. Укладка мембраны с противоположного ската, а также крепление скобками к диагональной контробрешетке и проклейка двухсторонним скотчем происходят аналогичным образом.

Завершение укладки подкровельной пленки

Рисунок 2 – Завершение укладки подкровельной пленки

Монтаж обрешетки на скатах

После того, как мембраной закрыты оба соседних ската и ендова, на них завершается набивка контробрешетки и начинается монтаж брусков обрешетки. Монтаж нижней обрешетки вдоль карнизного свеса проводится заподлицо с торцами контробрешетки. В ендове нижние обрешетки соседних скатов подпиливаются под углом для точной стыковки друг с другом. Вдоль всего карнизного свеса устанавливается вентиляционная лента для защиты от проникновения птиц. Торцы обрешетки со стороны фронтонного свеса закрываются завернутым кверху лоскутом мембраны, которая фиксируется на брусках степлером. Поверх него набивается лобовая доска.

Закрытие вентиляционного зазора для защиты от проникновения птиц

Рисунок 3 – Закрытие вентиляционного зазора для защиты от проникновения птиц

Если это предусмотрено проектом, то вдоль всего карнизного свеса монтируется водосточная система.

Учащенная обрешетка

На всех скатах крепится горизонтальная обрешетка. В районе ендовы, посередине между двумя брусками рядовой обрешетки, устанавливаются дополнительные элементы, которые поддерживают желобок ендовы, не давая ему деформироваться под весом снега. При этом, благодаря учащенным брускам, пространство под желобком ендовы хорошо вентилируется.

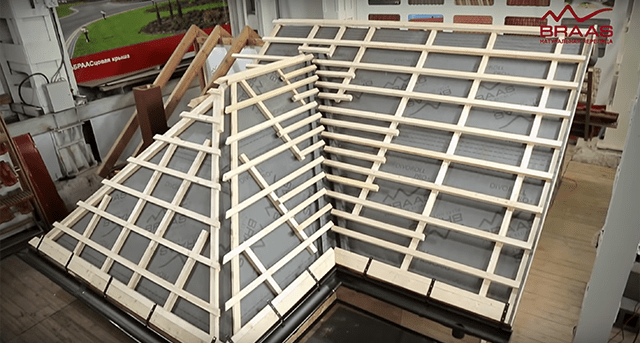

Учащённая обрешетка

Рисунок 4 – Учащённая обрешетка

При наличии водосточной системы монтируется пластиковый фартук свеса. Его задача – не допустить попадания воды и снега в вентиляционный зазор между черепицей и гидроизоляцией. При отсутствии водосточной системы установка фартука необязательна.

Установка фартука свеса

Рисунок 5 – Установка фартука свеса

Монтаж желобка ендовы

Желобок ендовы – это алюминиевая полоса с поперечными ребрами жесткости и продольными линиями сгиба.

Перед началом установки на этой детали следует отогнуть канты или отбортовку с обеих сторон. Удобнее всего это сделать на ребре обрешетки. После чего лист желобка сгибается по средней линии, повторяя профиль ендовы. Укладка желобков в ендове производится снизу вверх, начиная с карнизного свеса. Дождевая вода из ендовы должна попадать точно в водосточный желоб, для этого выступающий край нижнего желобка размечается по контуру внутреннего угла водосточного желоба с выносом 3-4 см и подрезается по разметке. Чтобы предотвратить продольное смещение желобка нужно отступить от верхней кромки 1-2 см и прикрепить его к контробрешетке двумя гвоздями или саморезами.

Важно! Серьезной ошибкой будет крепление желобка гвоздями по всей длине.

Желобок должен крепиться с обеих сторон с шагом в 40 см при помощи 6 скобок, идущих в комплекте. После чего отбортовка желобка загибается внутрь. Скобки следует крепить не к рядовой, а к учащенной обрешетке, иначе они помешают ровной укладке черепицы. Верхний желобок накладывается на нижележащий с нахлестом не менее 10 см.

Укладка желобков ендовы

Рисунок 6 – Укладка желобков ендовы

При укладке нужно совместить поперечные ребра желобков и закрепить последующие детали аналогично первой.

Крепление желобка к обрешетке

Рисунок 7 – Крепление желобка к обрешетке

Установка аэроэлемента свеса

Аэроэлемент предназначен для поддержки нижнего ряда черепицы и препятствует проникновению птиц и насекомых. При наличии фартука свеса положение аэроэлемента зависит от выбранной величины нахлеста черепицы на водосточный желоб и находится на расстоянии 31-37 см от первой рядовой обрешетки. Аэроэлемент, установленный ресничками вверх, крепится саморезами или гвоздями. Чтобы первая подрезанная черепица надежно опиралась, вынос аэроэлемента на желобок должен составлять около 10 см. Если вынос будет больше, он станет задерживать в желобе мусор и палые листья, препятствовать сходу снега и дождевой воды.

Крепление аэроэлемента свеса

Рисунок 8 – Крепление аэроэлемента свеса

После того как отмерена необходимая длина аэроэлемента, отмечается положение его ножек, попадающих на загнутую отбортовку желобка и кронштейны желоба водосточной системы. Мешающие ножки отрезают. Аэроэлемент прикрепляется саморезами, прижимая отбортовку желоба к ендове.

Обустройство линии стыка ендов

Если проектом предусмотрен стык ендов ниже конька, то желоба с обеих сторон подрезаются для плотного сопряжения и закрепляются саморезами. Стык желобов тщательно проклеивается герметизирующей лентой по всей длине, профилируется по ребрам желобка и прокатывается роликом.

Проклейка стыка ендов герметизирующей лентой

Рисунок 9 – Проклейка стыка ендов герметизирующей лентой

Желобок в верхней части крепится к обрешетке скобками, верхний угол стыка ендов формируется руками, а отбортовка прижимается к поверхности желобков. Она полностью загибается внутрь по всей длине, но прилагать физические усилия можно только в местах над обрешеткой. По всей длине желобка с обеих сторон наклеиваются поролоновые полосы, они защищают подкровельное пространство от осадков и пыли.

Установка поролоновой полосы по краям желобка ендовы

Рисунок 10 – Установка поролоновой полосы по краям желобка ендовы

Нижний край поролоновой полосы должен приходиться на аэроэлемент свеса. Если поролоновые полосы по какой-либо причине не были использованы, то вода, снег и пыль будут постоянно попадать под черепицу, сокращая срок службы подконструкции кровли.

Как сделать ендову на крыше

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Читать статью  Что нужно знать о крыше прежде, чем ее строить?

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

Соединение стропил в ендове

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

Обрешетка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

  • Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы. Обрешетка делается в два раза чаще
  • Под профлист, шифер, керамическую черепицу прибиваются продольные доски — вдоль всего стыка. Ширина досок — не менее 100 мм, прибивают вплотную по две-три с каждой стороны. Ширина зависит от размера выбранной подложки. Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны
  • Под ондулин нужны две доски шириной не менее 100 мм. Но в этом случае они должны располагаться на расстоянии 15 см одна от другой. В образовавшийся проем укладывается ендовный желоб. Под ондулин между двумя досками должен быть зазор в 15 см
  • При монтаже мягкой кровли обрешетка на скатах сплошная, так что тут никаких особенностей нет.

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

Ендова кровли из металолчерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

Крепление за бортик кляймерами

  • специальными саморезами ближе к краю;
  • кляймерами за бортик.

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.


Особенности вывода ендовы над слуховым окном смотрите в следующем видео.

Из профнастила и шифера

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

Далее монтаж похож на описанный выше: также укладывается нижняя ендовная планка, к которой приклеивается универсальный уплотнитель, затем монтируется кровельный материал.

Устройство ендовы на крыше из профнастила

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

Открытая ендова из профнастила

  • Открытый. Это когда листы профнастила отрезаются на расстоянии 60-100 мм от линии перегиба. В этом случае видна планка и срезы. Чтобы закрыть это «хозяйство», поверх кровельного материала укладывается декоративный желоб, закрывающий линии отреза. Он крепится к обрешетке гвоздями.
  • Закрытый. Профнастил отрезается строго по линии середины ендовы, стыкуется практически без зазора. Никаких дополнительных элементов не требует.
  • Переплетенный. Сложный для самостоятельного монтажа способ. Пространство ендовы перекрывается листами материала, которые заходят на другую сторону поочередно. Этот способ с жесткими покрытиями практически не используется, так как больше пригоден для мягкой кровли.

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Черепица

Ендова кровли из черепицы строение имеет точно такое же, как и в случае с профлистом. Разница в том, что сплошная обрешетка должна быть больше — шириной не менее 35 см по обе стороны от стыка. Особенности имеет крепление черепицы в ендове — некоторые фрагменты подрезаются настолько сильно, что крепить их при помощи стандартного замка не получается. Тогда в верхней части черепицы сверлят отверстие, продевают в нее мягкую кислотоустойчивую проволоку. Вбивают гвоздь в обрешетку, накрутив на него проволоку фиксируют черепицу в необходимом положении.

Второй вариант устройства ендовы с черепицей.

Ондулин

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

Между набитыми досками укладывается специальный желоб

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой). Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного, все операции проделывать несложно.

Подрезают ондулин дважды: сначала грубо, затем точно

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.

Крепят специальными гвоздями

Монтаж ендовы на кровле из Ондулина есть в видео формате.

Жестяные крыши

В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.

Ендова кровли: особенности, инструкции по обустройству и советы по эксплуатации

Ендова

Кровля

Автор Виктор Каплоухий На чтение 17 мин. Опубликовано 06.09.2017

От того, как будет укрыто здание, зависит не только его долговечность, но и архитектурная привлекательность. По этой причине возведению крыши уделяется самое пристальное внимание. С другой стороны, сложная геометрия этого конструктивного элемента не должна влиять на надёжность и герметичность углов и стыков отдельных скатов. При выборе замысловатой кровли с усложнённой конфигурацией важно обеспечить правильный монтаж дополнительных элементов — ендов или разжелобков. От этого зависит, насколько эффективно кровля будет справляться с отводом талой и дождевой воды.

Читать статью  Что входит в работу кровли крыши

Ендова кровли — что это такое

Ендовой называют конструкцию, которая устанавливается в месте стыковки двух смежных скатов, образующих внутренний угол. По-другому этот элемент кровли называют ещё и разжелобком, поскольку, по сути, он и является самым настоящим жёлобом, необходимым для отвода атмосферных осадков. Необходимость в монтаже этого элемента обусловливается следующими факторами:

  • соединение смежных наклонных поверхностей требует особой герметичности, чтобы не допустить попадания талых и дождевых вод под кровлю;
  • вода со скатов сложных крыш стекает и скапливается во внутренних углах, поэтому требуется эффективный способ её перемещения в водосток и далее в систему водоотведения;
  • места примыкания скатов являются зонами, в которых зимой скапливается большое количество снега. С помощью ендов удаётся усилить стропильную систему и равномерно распределить дополнительную нагрузку на деревянную конструкцию.

Размеры разжелобка зависят от того, насколько длинным будет место стыкования смежных поверхностей кровли. Кроме того, ширина ендовы зависит от количества осадков и угла наклона скатов — чем меньше уклон, тем шире должна быть защитная конструкция. Обычно стыковки внутренних углов требуют крестообразные, а также Г- и Т-образные кровли, из которых последние пользуются самой высокой популярностью.

Ендова на кровле из металлочерепицы

В некоторых случаях установка ендов требуется ещё и на изгибах, которые образуются при обустройстве мансард или слуховых окошек. Разжелобки сложных, или, как их ещё называют, многощипцовых крыш являются самыми уязвимыми местами, поэтому при монтаже требуют предельной аккуратности и безоговорочного соблюдения технологии их обустройства. Не следует забывать и о том, что более сложное кровельное сооружение повышает стоимость строительства и делает более дорогой эксплуатацию затейливой и оригинальной крыши в дальнейшем.

Классификация и устройство кровельных разжелобков

Монтаж ендов выполняют до укладки кровельных материалов на скаты кровли. В зависимости от сложности конструкции и способа обустройства разжелобки подразделяются на два вида:

Задача нижних элементов заключается в защите мест сопряжения скатов от попадания влаги в подкровельную зону. Они имеют подгибы по краям, благодаря чему при высоком уровне сточных вод предотвращается их перелив в чердачное пространство. Кроме того, дополнительную герметизацию кровли обеспечивают за счёт рулонной гидроизоляции, которую с достаточным запасом по ширине укладывают на обрешётку. Нижние планки выполняются из оцинкованной или нержавеющей листовой стали, алюминиевой полосы и т. д.

Нижняя ендова

Верхняя ендова, которая выступает над основным разжелобком на 15–20 см, служит в декоративных целях, скрывая неприглядную щель в месте стыка двух скатов.

Верхняя ендова

Чаще всего облицовочная планка выполняется из одноимённого кровельного материала и устанавливается на место после того, как крыша будет полностью укрыта.

Для того чтобы не допустить прогиб ендовы, под неё устанавливают сплошную обрешётку, которую крепят непосредственно к стропилам или рейкам контробрешётки.

По способу монтажа стыковочные элементы бывают:

  • открытыми;
  • закрытыми;
  • сочленёнными (переплетёнными).

Ендовы первого типа обустраиваются с использованием одной лишь нижней защитной панели, поэтому внешне они выглядят как неприкрытая зона сочленения смежных скатов. Являясь самым простым вариантом, открытый стык может использоваться на кровле с небольшим уклоном. Плюсы подобного решения — в эффективности водоотведения, скорости и простоте монтажа. К недостаткам можно отнести внешнюю непрезентабельность конструкции.

Закрытые разжелобки обустраиваются с использованием нижних и верхних панелей. Этот тип стыкования требует максимально плотного прилегания наклонных поверхностей и способен обеспечить защиту от протечек на крышах с крутыми скатами.

Сочленённой ендовой называется метод стыкования скатов, при которых кровельные листы переплетаются друг с другом, благодаря чему удаётся более надёжно защитить внутреннее пространство от попадания влаги.

Виды ендовы

Преимущества закрытых и сочленённых разжелобков заключаются в максимально эффективной влагозащите и внешней привлекательности — крыша с такими ендовами выглядит монолитной и завершённой. К минусам относится более сложный монтаж и, как следствие, удорожание конструкции.

Определяя, какую ендову устанавливать на той или иной крыше, в первую очередь ориентируются на тип кровельного материала и угол наклона скатов и лишь затем уделяют внимание эстетичности сооружения.

Особенности обустройства отрицательных изломов крыш

Места стыковки отдельных скатов многощипцовых крыш очень уязвимы к проникновению дождевых или талых вод, поскольку соединить водоотводящие панели без зазора очень сложно. Кроме того, они испытывают высокие нагрузки от снежной массы в зимний период. Поэтому при устройстве разжелобков требуется следовать определённым правилам:

  1. Места сопряжения наклонных частей крыши требуют усиления кровельного каркаса. Сделать его более жёстким позволяет сплошная обрешётка из обрезной доски. Обрешётка под ендову
  2. Чтобы обеспечить полную защиту подкровельного пространства от влаги, под отрицательным изломом обустраивают водоустойчивую подкладку.
  3. Выбор доборных элементов должен происходить с учётом материала, которым укрывается кровля.
  4. К материалу защитных панелей предъявляются требования прочности, влагостойкости и коррозионной устойчивости.
  5. Длинные разжелобки, которые имеют горизонтальные сочленения, нужно укладывать с 10-сантиметровым нахлёстом. Сочленение планок ендовы
  6. Скаты кровли с минимальным уклоном требуют обязательной установки гидроизоляции.
  7. Для герметизации стыков крыш из металлочерепицы применяют специальный саморасширяющийся уплотнитель.
  8. Установку планок начинают от карниза, снизу вверх, с перекрытием каждого предыдущего элемента на 10 см.
  9. Нижний разжелобок обрезается чуть дальше плоскости установки карниза.
  10. Зазор между кровлей и центральной линией отрицательного излома должен составлять от 6 до 10 см. Уменьшение расстояния может привести к тому, что мусор не сможет сходить с крыши естественным путём.

При правильном монтаже покрытие кровли в точках своего крепления должно касаться досок обрешётки, на которые устанавливаются разжелобки.

Как установить ендову

Установка разжелобков выполняется в несколько этапов. Сначала на отрицательных изломах собирают стропильное основание и выполняют его гидроизоляцию. После этого устанавливают нижнюю планку, монтируют уплотнения и при необходимости закрывают конструкцию верхними (декоративными) элементами.

Материалы и инструмент

Для установки ендовы на многощипцовой крыши понадобятся:

Монтажные инструменты

  • доски обрешётки;
  • листовой металл (оцинкованная, нержавеющая сталь или алюминий);
  • панели из выбранного материала (металлочерепица, ондулин, гибкая кровля и т. д.);
  • рулонная гидроизоляция;
  • герметик;
  • пористый уплотнитель;
  • гвозди;
  • саморезы.

Чтобы быстро и качественно произвести монтаж, следует заранее подготовить такие инструменты:

  • молоток;
  • шуруповёрт;
  • резиновая или деревянная киянка;
  • ножницы по металлу;
  • щётка с жёсткой щетиной;
  • плотницкий карандаш или маркер;
  • пузырьковый или лазерный уровень;
  • рулетка;
  • круглогубцы.

Кроме этого, понадобится длинная и ровная деревянная рейка. Она нужна для того, чтобы формировать подгибы на нижней планке.

Установка стропил

Деревянный каркас для монтажа разжелобков в большинстве случаев составляют накосные стропила. При разработке стропильной системы учитывают, что коньковые составляющие будут располагаться на одном уровне, поэтому в нижней части опорные элементы кровли опираются на мауэрлат, а другим концом устанавливаются в коньковые прогоны.

Схема стыкования двух скатов

Если предполагается устанавливать щипцовую, вальмовую или шатровую крышу, то придётся мириться с тем, что конёк в разных частях будет располагаться на разной высоте и иметь сложную геометрию. Для регулировки первого параметра достаточно изменить уклон разжелобков, тогда как геометрическую форму отрицательных изломов можно исправить удлинением или укорачиванием длины прогонов.

При сооружении стропильной системы руководствуются следующими правилами:

Стропильная система ендовы

  1. Независимо от высоты прогона основной части кровли все элементы каркаса необходимо крепить между собой при помощи гвоздей.
  2. Основные стойки кровельного каркаса должны соединяться с прогонами скатов дополнительных пристроек. В качестве опор последних используются прибоины.
  3. Прогоны пристроечных каркасов обязательно связывают друг с другом.
  4. Нарожники монтируют после установки накосных стропил в шахматном порядке, соединяя их между собой и с элементами конькового узла. Как и в случае с вальмовой крышей, для их опоры используются бруски, набитые на стропила.

Чтобы снять излишнюю нагрузку на каркас, накосные брусья и стойки соединяют затяжками. Что же касается Г-образных крыш, то в этом случае стропило, формирующее отрицательный излом, соединяют с противоположной вальмой.

Монтаж водоотводящих желобков на отрицательных изломах сложных крыш

Несмотря на то, что конструкция ендов не отличается особой сложностью, в порядке их монтажа на крышах, выполненных из различных материалов, есть отличия.

Разжелобок на шиферной и черепичной кровле

Традиционный способ установки ендовы для крыш из черепицы, шифера или кровельного профнастила состоит из следующих этапов:

  1. На месте работы устанавливают надёжную лестницу и расчищают кровлю от мусора.
  2. Начиная от конька крыши, снимают часть кровельного материала. С обеих сторон от отрицательного излома удаляют черепичное покрытие на ширину от 20 до 30 см, а в случае с покрытием из листового материала демонтируют отдельные панели перекрытия. Если на крыше будут устанавливаться дополнительные элементы систем отвода воды со смежных поверхностей, то кровлю снимают на ширину, которая обеспечит удобство проведения плотницких работ. Демонтаж шифера
  3. Устанавливают дополнительные элементы стропильной системы и обустраивают деревянный настил, который будет служить опорой ендовы. Ширина ложа водосточного жёлоба должна быть не менее 30 см в каждую сторону от оси отрицательного угла. Что касается толщины, то настил выполняется из таких же досок, как и обрешётка. При необходимости соединения пиломатериалов, стыковку выполняют на стропилах. Монтаж обрешётки под ендову
  4. От листа кровельного железа отрезают полосу необходимой ширины — она станет основанием будущего желобка.
  5. Боковые кромки нижней панели отгибают на угол 90 градусов и профилируют при помощи деревянного бруска.
  6. На металлической полосе находят продольную ось и сгибают её таки образом, чтобы получить жёлоб с внутренним углом, который будет на 5–10 градусов больше излома ендовы. Описанным способом подготавливают нужное количество нижних панелей.
  7. Монтаж водоотводящей конструкции начинают со стороны карниза. Один из изготовленных элементов укладывают на обрешётку и подрезают в размер, предварительно отступив 30–40 мм, которые понадобятся для установки водостоков. Крепление нижней панели
  8. При монтаже желобка оставляют напуск свеса шириной 80–100 мм. При этом выступающую часть отбортовки подгибают внутрь.
  9. Используя строительные скобы или гвозди Ø2–3 мм, нижнюю панель закрепляют на деревянном основании. Отступ от кромки должен составлять 20–30 мм. На этом этапе капитальная фиксация не требуется. Окончательное крепление выполняют одновременно с монтажом снятого кровельного материала.
  10. Монтаж следующего элемента ендовы выполняют аналогичным способом, обеспечив нахлёст не менее 100 мм, а в случае со стартовыми нижними панелями — не менее 200 мм. Места соединений защищают от проникновения влаги при помощи герметика. Чтобы предотвратить попадание мусора под кровлю, на край металлических элементов наклеивают специальную защитную полосу. Сборка ендовы
Читать статью  11 видов крыш частных домов и их особенности

После монтажа жёлоба открытой ендовы выполняют гидроизоляцию водоотводящей конструкции. Для полной защиты от протечек на крышах с пологими скатами влагозащиту открытой ендовы обеспечивают за счёт двух-трёх слоёв изоляционного материала.

Видео: ендова для натуральной черепицы ONDO

Особенности обустройства ендов на мягкой кровле

Монтаж водоотводящих желобов на крышах, покрытых мягкими кровельными материалами, возможен двумя способами:

  • открытым;
  • методом подреза.

Первый вариант предполагает укладку ендового ковра на подкладочную гидроизоляцию по всей длине отрицательного излома со смещением по горизонтальной линии на 2–3 см. В этом случае изнаночную часть материала по всему периметру обрабатывают влагозащитной мастикой. Ширина гидроизолирующего слоя должна составлять не менее 10 см.

Схема открытой ендовы

Фиксацию выполняют оцинкованными гвоздями с шагом от 20 до 25 см на расстоянии не менее 2–3 см от кромки. Если укладка всплошную невозможна, то полотна монтируют с нахлёстом не менее 30 см и тщательно обрабатывают гидрозащитным составом по всей поверхности сопряжения.

При обустройстве водоотводящей зоны способом подрезания кровельного материала в монтаже ендового ковра нет необходимости.

Рекомендации по монтажу ендовы на мягкой кровле открытым способом:

Схема закрытой ендовы на стыке скатов с разным уклоном

  1. Укладка рядовой черепицы на ендовый ковёр должна производиться до осевой линии.
  2. Кровельные листы, используемые для перекрытия отрицательного излома, должны дополнительно крепиться к верхнему углу.
  3. Расстояние от центральной оси до места крепления не должно превышать 30 см.
  4. Для точной подрезки рядов черепичной кровли используется мелованная бечёвка — с её помощью отбивают две параллельные линии.
  5. Чтобы предотвратить повреждение гидроизоляционной конструкции при подрезании мягкой черепицы, под кровельный материал подкладывают фанерку.
  6. При большой разнице между уклонами скатов влагоотводящий жёлоб смещают в ту сторону, где поток воды будет меньше, иначе влага сможет проникнуть в стык между ендовым ковром и основным покрытием.
  7. От ширины разжелобка зависит, насколько эффективно с отрицательного излома будет удаляться мусор. В зависимости от местности, наличия высоких деревьев и т. д. этот параметр принимают равным 50–150 мм.

Обустройство отрицательных углов кровли методом «подреза» выполняется в соответствии со следующими правилами:

  1. Укладывать ряды черепицы следует со стороны пологого ската, с заходом шириной до 300 мм на более крутую поверхность.
  2. Как и в случае с открытым способом, следует дополнительно фиксировать каждую полосу в вершине.
  3. После укладки ската с меньшим углом наклона, на смежной кровле отбивают меловую черту подреза черепицы. Эта линия должна находиться не ближе 7–8 см от осевой линии ендовы.
  4. Перед окончательной фиксацией черепицы следует снять защитное покрытие клейкого основания её изнаночной стороны, при отсутствии таковой — нанести герметизирующую мастику.

Если ендову устанавливают методом сочленения, то монтаж проводят в полном соответствии с описанным выше способом. Отличие состоит лишь в том, что отдельные полосы рядовой черепицы при укладке на смежную кровлю переплетают.

Видео: как обустроить ендову под мягкой кровлей

Разжелобок на кровле из металлочерепицы

Как и во всех остальных случаях, на кровле из металлочерепицы под ендову необходимо сделать сплошную обрешётку. Дополнительный настил даёт нужную жёсткость и предотвращает провисание конструкции. Чаще всего на таких крышах монтируется разжелобок закрытого типа, по нижней планке которого вода стекает в водосток. Верхняя планка водоотводящей системы прикрывает срезы металлических панелей, защищая их от коррозии и повышая эстетическую ценность ендовы.

Ендова на металлочерепичной кровле

Монтаж разжелобка на отрицательном изломе металлочерепичной кровли выполняют в следующем порядке:

Гидроизоляция под ендову

  1. Настил в месте отрицательного излома укрывают рулонной гидроизоляцией, края которой соединяют с влагозащитным покрытием кровли.
  2. С нахлёстом в 100–150 мм на дополнительную обрешётку укладывают нижние жёлоба. К деревянному настилу их крепят саморезами.
  3. Герметизируют стыки отдельных панелей.
  4. Подрезанные в размер полосы металлочерепицы настилают с минимальным нахлёстом на разжелобок и закрепляют при помощи кровельных гвоздей.

Чтобы предотвратить засорение подкровельного пространства, по линии стыка панелей ендовы с листами металлочерепицы устанавливают уплотнительные полосы.

В связи с тем, что в крепёжные отверстия может проникать влага, специалисты рекомендуют при креплении нижних желобов обходиться без саморезов и гвоздей. Крепление панелей можно выполнить при помощи самодельных кляммеров — полосок металла, которые одной стороной крепятся к верхнему краю разжелобка, а другой — к обрешётке.

Крепление ендовы кляммерами

Видео: внутреннее устройство ендовы под кровлей из металлочерепицы

Обогрев ендовы

Образование ледяной корки на поверхности крыши в зимний период может препятствовать схождению талых вод во время оттепели. При этом уровень воды в местах отрицательных изломов может подниматься выше линии отбортовки ендовой панели, создавая риск подтопления чердачного помещения. Чтобы предотвратить подобные случаи, разжелобки, как и другие потенциально опасные места водоотводящей системы, необходимо обогревать.

В этих целях места стыков сопрягающихся скатов оборудуют греющими кабелями.

Обогрев ендовы

Укладку нагревательных элементов выполняют в нижней части ендовы, с охватом от 1/3 до 2/3 длины разжелобка. Мощность кабелей определяют исходя из площади обогреваемой поверхности и минимального значения в 250–300 Вт/м. При этом сам монтаж ведут несколькими параллельными линиями, ширина которых зависит от тепловой производительности саморегулирующихся нагревателей и прогнозируемого количества осадков в зимний период. В любом случае шаг укладки кабеля не должен превышать толщину снежного покрова. На практике расстояние между соседними элементами варьируется в широких пределах и может составлять от 10 до 40 см.

Для крепления кабельных нагревателей используют перфорированную монтажную ленту, которую фиксируют при помощи саморезов или вытяжных заклёпок. Места крепления должны отстоять как можно дальше от осевой линии и обязательно обрабатываться полиуретановым или каучуковым герметиком (силиконовые составы использовать не рекомендуется).

Выбирая способ фиксации кабелей, необходимо учитывать гальваническую совместимость всех элементов соединения, иначе они будут усиленно корродировать и разрушаться.

На мягких покрытиях фиксацию монтажной ленты выполняют отрезками основного кровельного материала, который приваривают при помощи газовой горелки. В остальном при монтаже обогрева разжелобков руководствуются теми же правилами, что и для карнизов, лотков и горизонтальных водостоков (желобов).

Ремонт разжелобков

Если со стороны чердачного помещения в отрицательные углы кровли проникает влага, то это говорит о том, что разжелобок смонтирован с нарушением технологии или требует ремонта. Восстановительные работы предусматривают несколько этапов:

  1. Демонтаж кровельного покрытия, которое прилегает к стыку скатов. Как правило, на черепичных, шиферных и других крышах с жёсткой кровлей в этом плане не возникает проблем. Что касается мягкой черепицы, то от длительного соприкосновения и межслойной диффузии снять её бывает затруднительно. Чтобы облегчить процесс демонтажа, такое покрытие аккуратно подогревают газовой горелкой или паяльной лампой.
  2. Снятие нижней панели ендовы.
  3. Замена повреждённых элементов деревянного настила (при необходимости) и восстановления гидроизоляции.
  4. Ремонт или замена отдельных панелей разжелобка и их установка на место с соблюдением всех требований по влагозащите стыков и крепёжных отверстий.

После окончания восстановительных работ снятое кровельное покрытие возвращают на место. При необходимости треснутую черепицу или шифер заменяют, а повреждённые участки мягкой кровли ремонтируют при помощи битумной мастики и заплаток из одноимённого материала.

Ендовы является обязательным элементом многощипцовых, вальмовых, шатровых и других сложных или комбинированных крыш. От того, насколько аккуратно и качественно будут обустроены места их отрицательных изломов, зависит отсутствие протечек в подкровельное пространство. Предельная аккуратность при установке разжелобков поможет сделать кровлю надёжной и долговечной, благодаря чему вы навсегда забудете о волнении во время проливных дождей и весеннего снеготаяния.

Источник https://www.braas.ru/blog/ustrojstvo-endovy-na-cherepichnoj-krovle/

Источник https://stroychik.ru/krysha/endova-krovli

Источник https://roofs.club/krovlya/endova-chto-eto-takoe-foto.html

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
